氣瓶水壓試驗檢測裝置
HR-QPJ-2

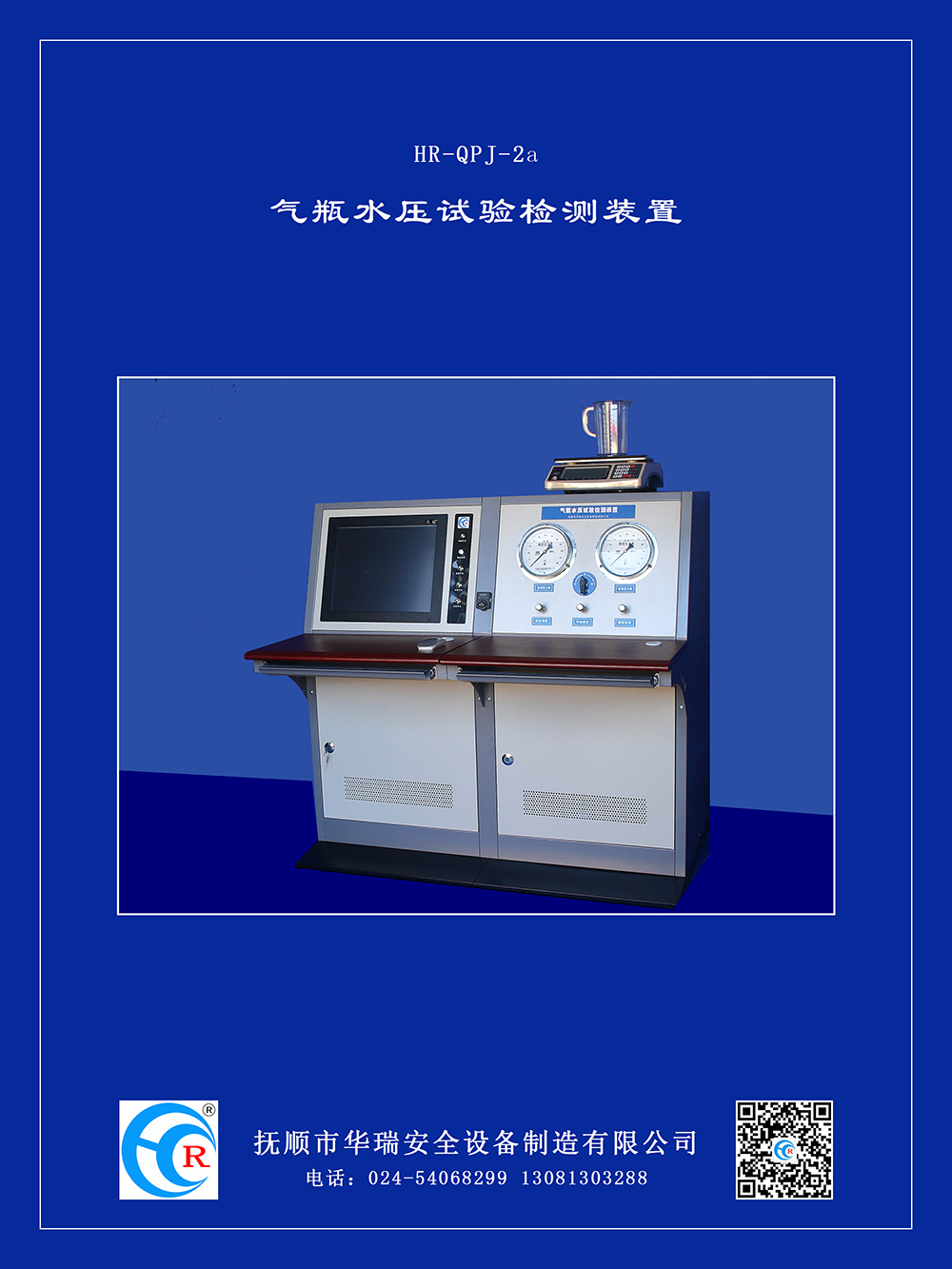

測控主機

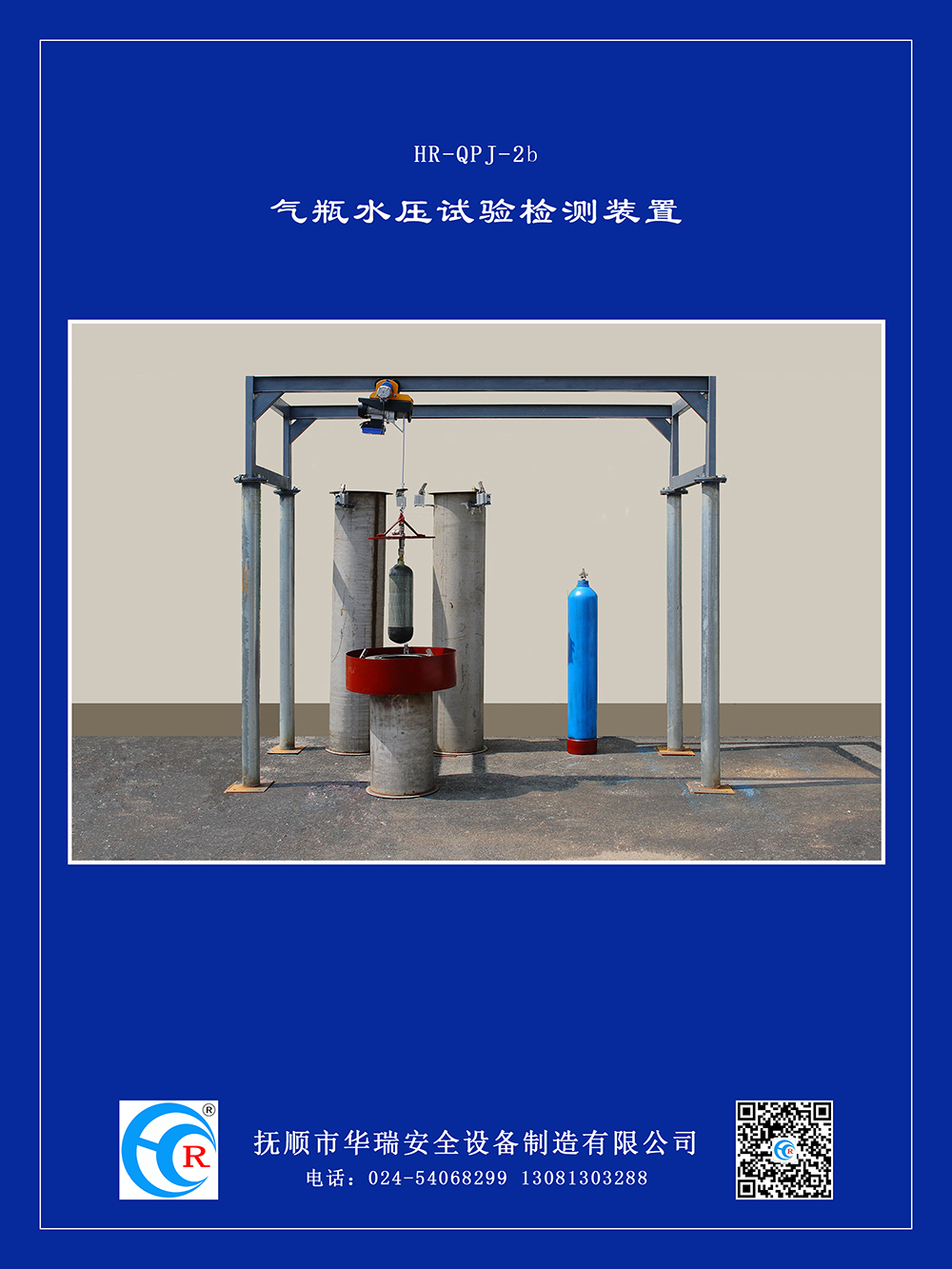

大型水套及氣瓶吊裝架
產品簡介：
HR-QPJ-2型《氣瓶水壓試驗檢測裝置》適用于大容積氣瓶的水壓耐受強度試驗和氣瓶殘余變形量檢測，產品嚴格按照我國氣瓶水壓試驗標準或美國DOT標準設計和制造，本裝置廣泛用于氣瓶生產廠家、氣瓶質量檢測機構以及氣瓶使用單位。
水壓試驗方法：
外測法。
適用范圍：
大容積液化氣瓶、氧氣瓶、空氣瓶等氣體專用瓶，消防救援呼吸器和醫療急救呼吸機專用氣瓶，各種大容積鋼質無縫氣瓶、焊接氣瓶、鋁合金無縫氣瓶、碳纖維纏繞氣瓶以及專用壓力容器。
相關檢測執行標準：
● GB/T 9251-2011氣瓶水壓試驗方法；
● GB 24161-2009 呼吸器用復合氣瓶定期檢驗與評定；
● GB/T 13004 鋼制無縫氣瓶定期檢驗與評定；
● GB 17258 汽車用壓縮天然氣鋼瓶；
● GB/T 35544 車用壓縮氫氣鋁內膽碳纖維全纏繞氣瓶；
● 其他標準。
主要技術參數：
● 試驗壓力范圍：0～80MPa（或更高）；
● 試驗介質：水；
● 試驗介質溫度：常溫；
● 試驗氣瓶工位：1個/每次（可擴展試驗工位）；
● 試驗壓力控制精度：±1% F.S；
● 氣瓶變形量測量方法：電子天平稱重；
● 氣瓶變形量測量精度：±1% F.S；
● 水套規格：根據用戶最大容積氣瓶規格設計定制；
● 水套安裝模式：依據水套高度采用地坑方式安裝；
● 水套蓋密封方法：氣缸強力壓封；
● 氣瓶進出水套方法：升降/平移電動天車；
● 氣瓶高壓管連接方法：快速插頭（附氣源夾具功能）；
● 保壓計時范圍：1～360s（可調）；
● 水壓產生方法：氣源驅動大容量增壓泵或水壓機；
● 氣源壓力范圍：0.5～0.8MPa；
● 電源電壓：AC380V/50Hz/3000VA。
產品特點：
● 標準測試壓力表/校準壓力表雙表確保試驗壓力精度；
● 試驗壓力超壓報警功能；
● 自動/手動雙重泄壓功能；
● 采用工控級觸摸屏一體化計算機構成水壓試驗主控臺；
● 采用高精度高性能電子天平測量氣瓶變形量；
● 主控臺可兼容控制多種規格的水套試驗臺；
● 水壓試驗測試程序采用組套王軟件編程，程序采用模塊化設計方案；
● 試驗測試全過程由計算機程序自動測控；
● 試驗數據保存、回顧、打印輸出報表或報告以及遠程傳送等功能；
● 附屬配套設備齊全；
● 可根據用戶特殊需求定制產品。
